Was ist ein Schwungrad?
Ein Schwungrad ist ein schweres, präzise ausgewuchtetes Rad, das am Ende der Kurbelwelle montiert ist. Seine Hauptaufgabe besteht darin, Rotationsenergie zu speichern. In einem Hubkolbenmotor wird die Leistung in kurzen, explosiven Stößen abgegeben, wenn jeder Zylinder zündet. Dies erzeugt eine schwankende, ruckartige Rotation. Das Schwungrad mit seiner beträchtlichen Masse glättet diese Leistungsimpulse. Es absorbiert Energie, wenn der Motor beschleunigt, und gibt sie wieder ab, wenn er zwischen den Verbrennungstakten langsamer wird, was zu einer gleichmäßigen, stabilen Leistung führt. ;

Diese Funktion ist aus mehreren Gründen kritisch

Im Wesentlichen wäre ein leistungsstarker Motor ohne ein perfekt funktionierendes Schwungrad rau, ineffizient und anfällig für vorzeitige Ausfälle.

Die Kunst der Präzision: Die einzigartigen Herausforderungen der Schwungradbearbeitung

Bei der Herstellung eines großen Motorschwungrads kommen enorme Kräfte und kleinste Details zusammen. Die technische Komplexität übertrifft die herkömmliche Bearbeitung bei weitem und erfordert Fachwissen und modernste Technologie.

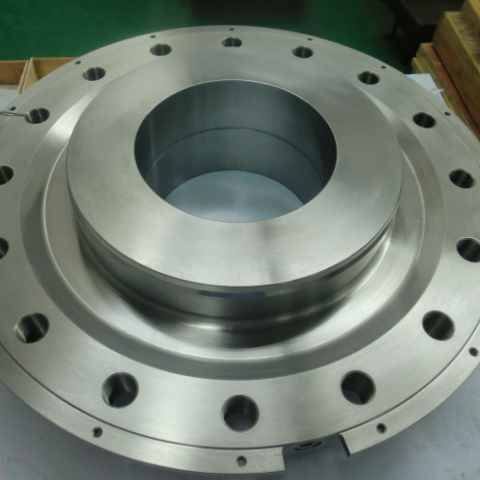

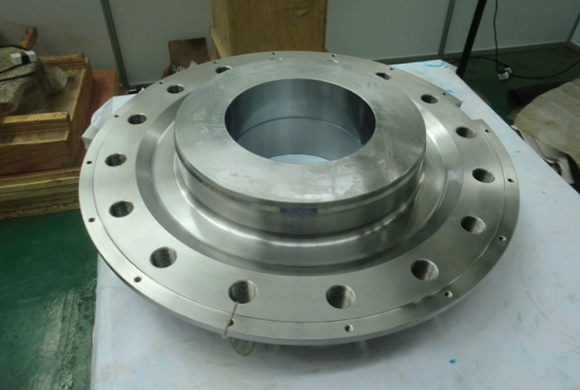

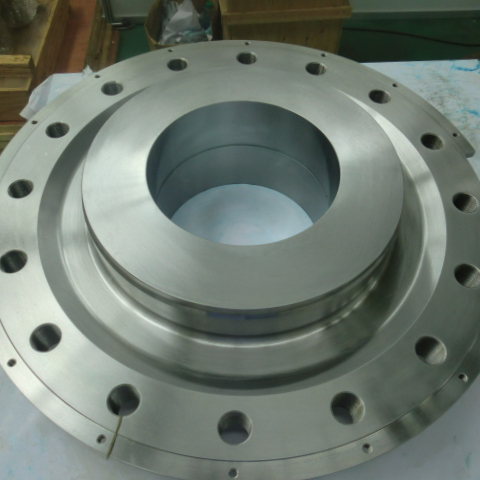

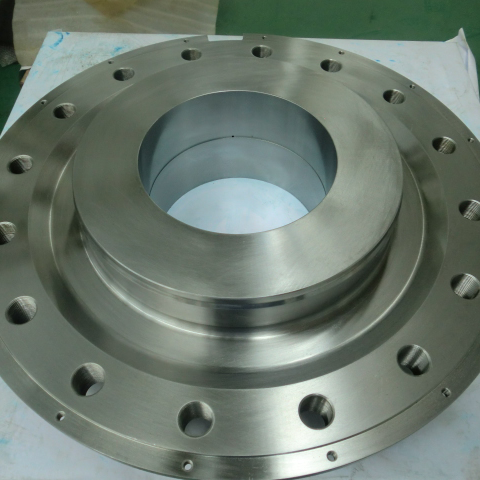

Materialfestigkeit und Bearbeitbarkeit: Wir verwenden hochfesten, geschmiedeten legierten Stahl. Durch das Schmieden wird die Kornstruktur des Stahls ausgerichtet, wodurch ein Bauteil mit außergewöhnlicher Haltbarkeit und Ermüdungsbeständigkeit entsteht, das den enormen Drehmomenten und zyklischen Belastungen eines Großmotors standhält. Diese inhärente Zähigkeit macht die Bearbeitung jedoch unglaublich anspruchsvoll. Es erfordert leistungsstarke Geräte, spezielle Schneidwerkzeuge und ein tiefes Verständnis der Metallurgie, um zu schneiden und zu formen, ohne die Materialintegrität zu beeinträchtigen. Der Gipfel der Präzision – die zentrale konische Bohrung: Das kritischste Merkmal eines Schwungrads ist seine Verbindung zur Kurbelwelle. Wir sind spezialisiert auf die Fertigung einer hochpräzisen zentralen konischen Bohrung, die perfekt mit einer entsprechenden konischen Hülse zusammenpasst. Unser Konstruktionsstandard verlangt, dass die Kontaktpassung zwischen diesen beiden Oberflächen über 80 % beträgt. Dieser großflächige Oberflächenkontakt ist entscheidend für eine solide, unnachgiebige Verbindung, die maximales Drehmoment ohne Schlupf oder Vibrationen übertragen kann. Toleranzen im Mikrometerbereich: Bei der Herstellung großer Schwungräder ist Präzision kein Ziel, sondern eine Voraussetzung. Unsere Bearbeitungsmöglichkeiten werden durch Toleranzen definiert, die keinen Raum für Fehler lassen: Eine axiale Maßtoleranz von nur 0,5 mm gewährleistet, dass das Schwungrad perfekt in der Motorbaugruppe positioniert ist und eine Fehlausrichtung mit Kupplung und Anlasser verhindert wird. Ein radialer Rundlauffehler von weniger als 0,01 mm (10 Mikrometer). Diese unglaubliche Durchmesserpräzision stellt sicher, dass sich das Schwungrad absolut rund dreht und Wackeln und zerstörerische Vibrationen bei hohen Drehzahlen vermieden werden. Komplexe Sekundärprozesse: Die technischen Anforderungen gehen über die reine Bearbeitung hinaus. Unsere Schwungräder werden einer Reihe von fortschrittlichen Behandlungen unterzogen, darunter einem speziellen Elektropuls-Beschichtungsverfahren. Diese fortschrittliche Beschichtungstechnik bietet eine haltbare, gleichmäßige und korrosionsbeständige Oberfläche, die herkömmliches Lackieren bei weitem übertrifft. Darüber hinaus wird jedes Schwungrad einer rigorosen dynamischen Auswuchtung unterzogen, um selbst die geringste Unwucht zu beseitigen, und einer umfassenden zerstörungsfreien Prüfung (NDT) zur Gewährleistung der absoluten strukturellen Integrität.

Unser sorgfältiger Herstellungsprozess

Um diese anspruchsvollen Standards zu erfüllen, haben wir einen umfassenden, mehrstufigen Herstellungsprozess entwickelt, bei dem die Qualität in jedem Schritt verankert ist.

Materialvalidierung:
Wir beginnen mit der Beschaffung hochwertiger geschmiedeter Stahlblöcke aus legiertem Stahl. Nach der Ankunft wird jeder Block einer zerstörungsfreien Prüfung unterzogen, um sicherzustellen, dass er frei von inneren Hohlräumen, Einschlüssen oder anderen Fehlern ist.

CNC-Schrupp- und Fertigbearbeitung:
Der Block wird in unsere hochmodernen CNC-Drehzentren geladen. Die anfängliche Schruppbearbeitung formt das Grundprofil des Schwungrads. Anschließend folgt die sorgfältige Fertigbearbeitung, bei der wichtige Merkmale wie die zentrale konische Bohrung, die Befestigungslöcher und die Kupplungsfläche auf ihre exakten Abmessungen zugeschnitten werden.

Fortschrittliche Oberflächenbehandlung:
Das bearbeitete Schwungrad gelangt anschließend in unsere spezialisierte Beschichtungsanlage. Hier wird die Elektropulsbeschichtung unter streng kontrollierten Bedingungen aufgetragen, um eine makellose und widerstandsfähige Oberfläche zu gewährleisten, die vor den rauen Bedingungen des Motors schützt.

Präzises dynamisches Auswuchten:
Nach der Beschichtung wird jedes Schwungrad einzeln auf unseren dynamischen Auswuchtmaschinen gedreht. Hochentwickelte Sensoren erkennen kleinste Unwuchten, die unsere Techniker durch präzises Entfernen oder Hinzufügen kleinster Materialmengen korrigieren. Dieser Vorgang wird wiederholt, bis das Schwungrad einen nahezu perfekten Gleichgewichtszustand erreicht hat.

Abschließende Qualitätssicherung und zerstörungsfreie Prüfung:
Die letzte Phase ist unsere strengste. Messwerkzeuge prüfen alle kritischen Abmessungen und bestätigen die Axialtoleranz (0,5 mm), den Rundlauf (<0,01 mm) und die Integrität der konischen Bohrung (>80 % Passung). Eine abschließende zerstörungsfreie Prüfung, beispielsweise eine Magnetpulverprüfung, bestätigt die einwandfreie Struktur des Schwungrads und seine Einsatzbereitschaft.

Warum mit uns zusammenarbeiten?

Die Wahl eines Fertigungspartners für eine geschäftskritische Komponente wie ein großes Motorschwungrad ist eine Entscheidung, die sich auf Leistung, Zuverlässigkeit und Ihr Geschäftsergebnis auswirkt. Darum sind wir Branchenführer

Kompromisslose Präzision:
Wir erfüllen nicht nur Standards, wir setzen sie. Unsere Beherrschung von Toleranzen, einschließlich des kritischen Rundlaufs von 0,01 mm und der Kegelpassung von >80 %, ist ein Beweis für unser Engagement für Spitzenleistungen.

Expertise für anspruchsvolle Anwendungen:
Komplexität ist unser Erfolgsrezept. Unser Team verfügt über umfassendes Know-how in der Bearbeitung großer Komponenten aus anspruchsvollen Materialien wie geschmiedetem legiertem Stahl und sorgt so stets für hervorragende Ergebnisse.

Integrierte End-to-End-Lösungen:
Von der Rohstoffbeschaffung über fortschrittliche Beschichtungen bis hin zum Auswuchten und der zerstörungsfreien Prüfung verwalten wir den gesamten Herstellungsprozess intern. Dies garantiert eine nahtlose Qualitätskontrolle, optimiert die Kommunikation und bietet unseren Kunden einen einzigen, zuverlässigen Ansprechpartner.

Investition in Technologie:
Unsere Anlage ist mit der neuesten CNC-Bearbeitung, fortschrittlicher Messtechnik und speziellen Endbearbeitungstechnologien ausgestattet, sodass wir auch die anspruchsvollsten Projekte mit Zuversicht angehen können.

Vertrauen Sie Ihre wichtigsten Komponenten einem Partner an, der versteht, dass wahre Stärke in der Präzision liegt.
